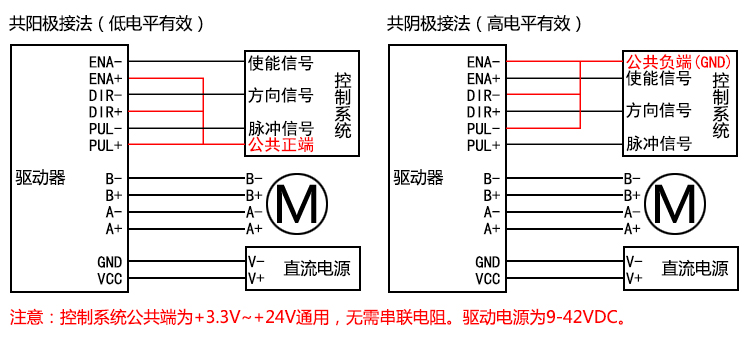

※ 信號輸入:單端,脈沖/方向
※ 細分可選:1/2/4/8/16/32/64/128細分
※ 輸入電壓:9-42VDC (推薦直流36V及以下
直流電壓工作)
※ 靜止時電流自適應電機工作電流
※ 可驅動4,6,8線兩相、四相57全系列步進電機
(或42系列機身大于等于60MM)
冷卻方式 | 自然冷卻或強制風冷。 |
場合 | 不能放在其他發熱的設備旁,要避免粉塵、油污、腐蝕性氣體、濕度 太大及強震場所,禁止有可燃?xì)怏w和導電灰塵。 |
濕度 | 40-90%RH |
震動 | 10-55Hz/0.15mm |
保存溫度 | -20-65℃ |
重量 | 0.25KG |
細分 | 脈沖數/圈 | S4 | S5 | S6 |
1 | 200 | ON | ON | ON |
2 | 400 | OFF | ON | ON |
4 | 800 | ON | OFF | ON |
8 | 1600 | OFF | OFF | ON |
16 | 3200 | ON | ON | OFF |
32 | 6400 | OFF | ON | OFF |
64 | 12800 | ON | OFF | OFF |
128 | 25600 | OFF | OFF | OFF |
內部電阻模式,電流(A) | S7 | S8 | S9 | 外部電阻模式,電流(A) |
0.3 | ON | ON | ON | 0.5 |
0.5 | ON | OFF | ON | 1.0 |
0.8 | ON | ON | OFF | 1.8 |
1.0 | ON | OFF | OFF | 2.5 |
1.2 | OFF | ON | ON | 3.0 |
1.6 | OFF | OFF | ON | 3.5 |
1.8 | OFF | ON | OFF | 4.2 |
2.2 | OFF | OFF | OFF | 4.8 |
